Análise e Modelagem de Sistemas
Roteiro
Aula Prática 2
ROTEIRO DE AULA PRÁTICA
NOME DA DISCIPLINA: Análise e Modelagem de Sistemas
OBJETIVOS
Definição dos objetivos da aula prática:
– Desenvolver um diagrama de casos de uso utilizando os conhecimentos e práticas da UML.
INFRAESTRUTURA
Instalações:
Computador com internet.
Materiais de consumo:
Descrição
Quantidade de materiais por
procedimento/atividade
Computador 1 por aluno
Software:
Sim ( X ) Não ( )
Em caso afirmativo, qual? Visual Paradigma Online ou Astah UML
Pago ( ) Não Pago ( X )
Tipo de Licença: Gratuita
Descrição do software:
Visual Paradigm Online é uma ferramenta Case com interface gráfica para modelagem de
sistemas. A versão online do Visual Paradigm, que pode ser acessado em https://online.visualparadigm.com/
Equipamento de Proteção Individual (EPI):
– NSA
PROCEDIMENTOS PRÁTICOS
Desenvolvimento de um diagrama de casos de uso
Atividade proposta:
Desenvolvimento de um diagrama de casos de uso.
Procedimentos para a realização da atividade:
Caro(a) aluno(a), ao longo desta atividade, construiremos um diagrama de casos de uso para um sistema de bancário.
Para realizar esta atividade, utilizaremos a versão online do software Visual Paradigm, que pode ser acessada no
endereço https://online.visual-paradigm.com
Para criar um Diagrama de Casos de uso em branco, você pode utilizar o filtro disponível na tela de criação de um
novo diagrama. Veja a Figura 1
Figura 1 – Opção para filtrar diagramas
Fonte: Elaborado pelo autor.
Ao selecionar os Diagramas de Classe, você deve utilizar a opção Create. Veja a Figura 2.
Figura 2 – Criando um Diagrama de Casos de Uso
Fonte: Elaborado pelo autor.
Problema Proposto:
Desenvolva um diagrama de casos de uso para um sistema de bancário, levando em consideração os seguintes
requisitos:
O cliente pode abrir e encerrar contas, para isso, ele deverá procurar um funcionário no banco.
O cliente pode abrir uma conta do tipo especial ou poupança.
O cliente pode depositar ou sacar dinheiro, estas funcionalidades podem ser feitas no caixa eletrônico
O cliente pode emitir o saldo ou extrato da sua conta, estas funcionalidades podem ser feitas no caixa
eletrônico.
Para o cliente encerrar a sua conta, seu saldo deve estar zerado.
Cada movimentação realizada deve ser registrada.
Checklist:
– Desenvolver um diagrama de casos de uso para um sistema de bancário
RESULTADOS
Resultados da aula prática:

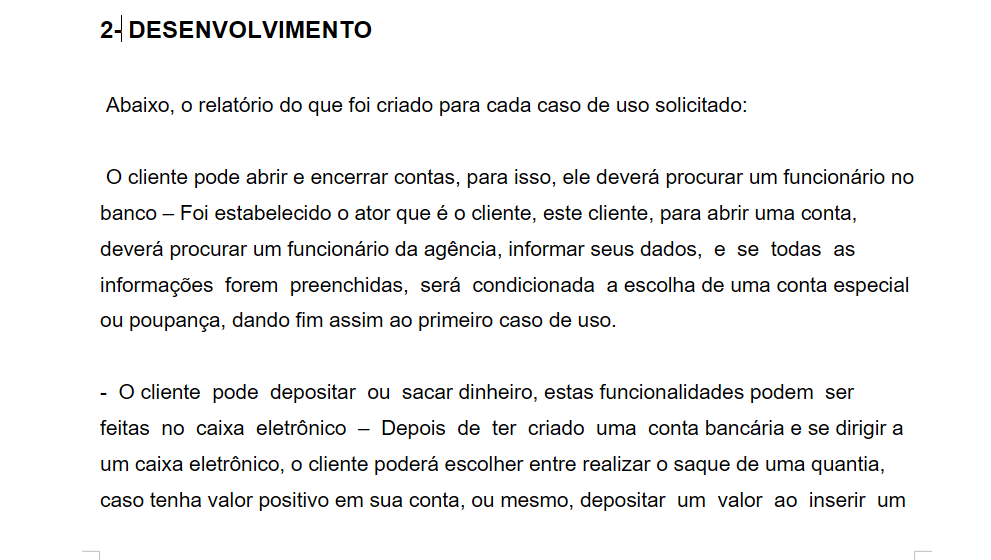

Elaborar um relatório que deverá conter introdução, métodos, resultados e conclusão sobre o assunto desenvolvido
em aula prática.
